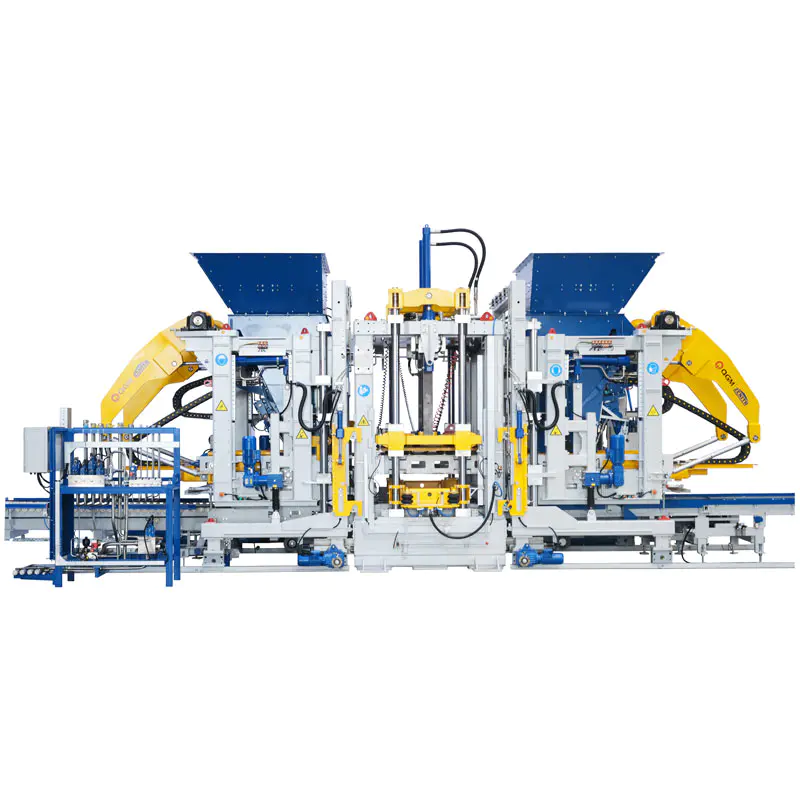

Εξοπλισμός μηχανών κατασκευής μπλοκ

Χαρακτηριστικά εξοπλισμού μηχανών κατασκευής μπλοκ

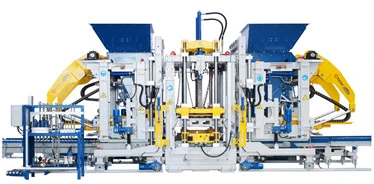

Διπλά τραπέζια δόνησης, οκτώ σερβοκινητήρες (προαιρετικά)Μηχανή μπλοκ ανωτάτου επιπέδου

Αρθρωτό συγκρότημα για ευκολότερη συντήρησηΠοικιλία διαθέσιμων προϊόντων

Μεγαλύτερη χωρητικότητα, καλύτερη απόδοση

Τεχνικές παράμετροι

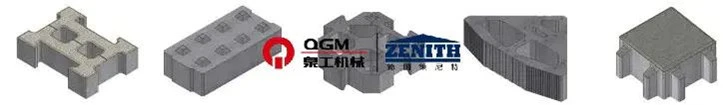

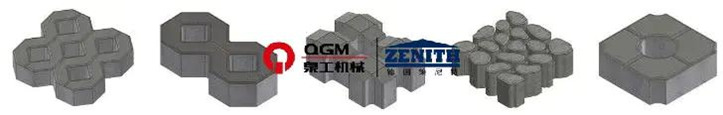

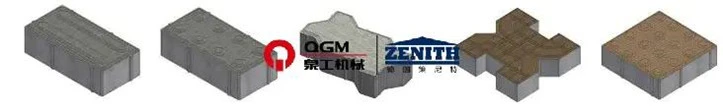

Μερικά μπλοκ μπορούν να κατασκευαστούν από το ZN2000C

Επιστρωτήρας:
Grass Stone:
Νερό Διατήρηση Αποκλεισμός:

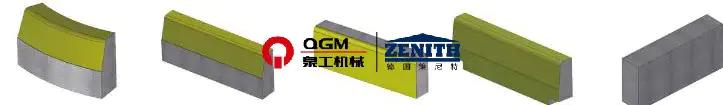

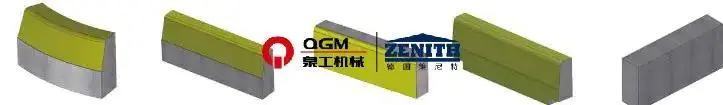

Δρόμος Curbstone:

Τεχνικά πλεονεκτήματα

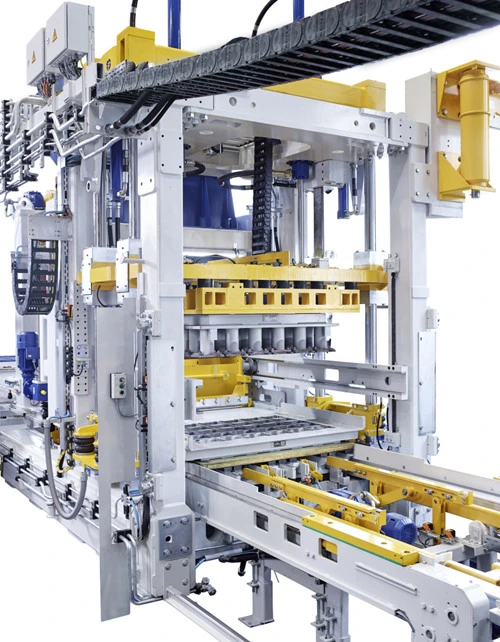

1. Πλαίσιο προηγμένης γερμανικής σχεδίασης

Το πλαίσιο του mainframe υιοθετεί μια δομή συγκολλημένου πλαισίου υψηλής αντοχής σχεδιασμένη από το κύριο πλαίσιο υιοθετεί το γερμανικό ZENITH's κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας δομή συγκολλημένου πλαισίου υψηλής αντοχής, που έχει ορθολογικό σχεδιασμό, στολή και αισθητικά ευχάριστη συγκόλληση. Όλο το πλαίσιο υποβάλλεται σε θεραπεία δόνησης για ανακούφιση μηχανική καταπόνηση για εξασφάλιση υψηλής ποιότητας και σταθερότητα. Ο προηγμένος δομικός σχεδιασμός επιτρέπει δυνατότητα επέκτασης, με δυνατότητα προσθήκης πεζοδρομίου Καλούπι τμήμα ανοίγματος και κλεισίματος πλευρικού τοιχώματος, τμήμα απόσυρσης-πλάκας, συσκευή εισαγωγής για πυρήνες πολυστυρενίου κ.λπ.

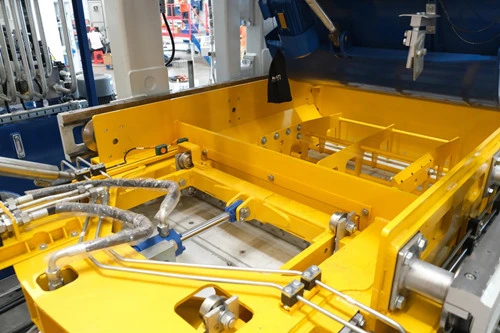

2. Αυτόματο σύστημα γρήγορης αλλαγής καλουπιών

Όταν το καλούπι βρίσκεται στην κύρια θέση του μηχανήματος, το σύστημα ανύψωσης αντιλαμβάνεται αυτόματη αλλαγή καλουπιού στη συσκευή γρήγορης αλλαγής καλουπιού. Η κεφαλή παραβίασης και το καλούπι Το πλαίσιο θα σφίξει αυτόματα από τον πνευματικό σταθμό, ο οποίος είναι ασφαλής, αποτελεσματικός και εύκολος στη λειτουργία και βολικό στη συντήρηση.
● Συσκευή σύσφιξης με πεπιεσμένο αέρα: Αποτελείται από πλαίσιο στήριξης καλουπιού και πνευματικό Πνευματικοί σφιγκτήρες και στις δύο πλευρές. Κατά τη διάρκεια των κύκλων προ-δόνησης και κύριας δόνησης, βοηθά σφίξτε και ασφαλίστε το καλούπι, μειώνοντας τους κραδασμούς και επιτυγχάνοντας το καλύτερο αποτέλεσμα δόνησης, ενώ επιμήκυνση της διάρκειας ζωής του καλουπιού.

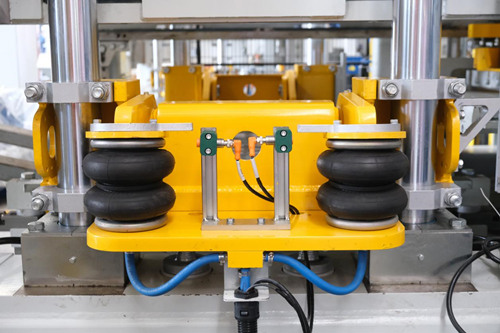

● Συσκευή σύσφιξης κεφαλής παραβίασης πεπιεσμένου αέρα: Η κεφαλή παραβίασης στερεώνεται από μια συσκευή σύσφιξης με αερόσακους, που επιτρέπει την εύκολη και γρήγορη αλλαγή της κεφαλής παραβίασης, συντομεύει την αλλαγή καλουπιού χρόνο, και επίσης εξασφαλίζει ακριβή σύνδεση μεταξύ του πλαισίου του καλουπιού και της κεφαλής παραβίασης.
● Ηλεκτρική συσκευή εισαγωγής καλουπιού: Η συσκευή εγκατάστασης καλουπιού χρησιμοποιείται για τον εντοπισμό του καλουπιού μέσα το κύριο μηχάνημα και αφαιρέστε τα χρησιμοποιώντας έναν ηλεκτρικό φορέα καλουπιού. Ο φορέας καλουπιού είναι κατάλληλο για τα περισσότερα καλούπια της αγοράς. Άλλα ειδικά καλούπια μπορούν να χρησιμοποιηθούν προσαρμοσμένα μεταφορέας.

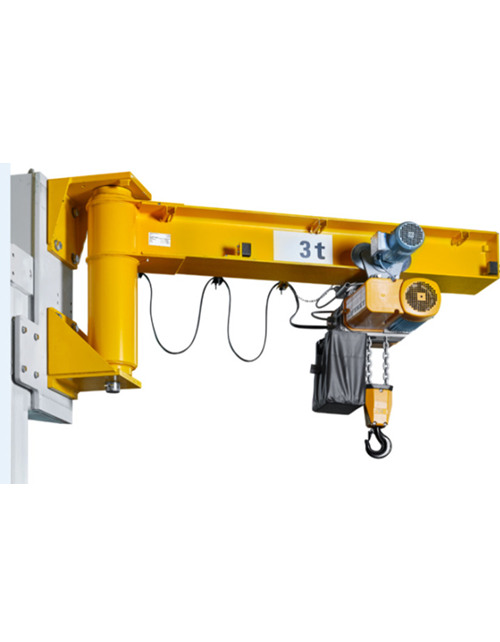

● Συσκευή αλλαγής καλουπιού: εγκατεστημένη στο κύριο πλαίσιο του μηχανήματος, που χρησιμοποιείται για την ανύψωση του καλουπιού κατά την αλλαγή καλουπιού, εξοπλισμένο με ηλεκτρικό ανυψωτικό αλυσίδας (γερανός) και ηλεκτρική συσκευή βαδίσματος

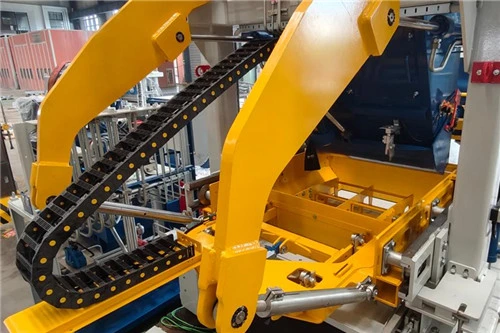

3. Σύστημα Σίτισης

● Το κιβώτιο τροφοδοσίας κινείται υδραυλικά και χρησιμοποιεί αναλογικό έλεγχο βαλβίδας υψηλής δυναμικής σύστημα. Αυτή η συσκευή είναι εξοπλισμένη με μια υδραυλικά κινούμενη συσκευή ανάμειξης, η οποία γρήγορα και γεμίζει αποτελεσματικά το καλούπι. Η συσκευή ανάμιξης ελέγχεται από υψηλής δυναμικής αναλογίας βαλβίδες και μια συσκευή τροφοδοσίας. Ο μπροστινός βραχίονας του κουτιού τροφοδοσίας είναι εξοπλισμένος με ρυθμιζόμενο βούρτσα καθαρισμού.
● Στιβαρή τροφοδοσία με περιστρεφόμενο βραχίονα, με κυλίνδρους μεγάλης διαμέτρου και στις δύο πλευρές της συσκευής τροφοδοσίας εξασφαλίστε ομοιόμορφη και σταθερή οριζόντια κίνηση του κουτιού τροφοδοσίας.
● Οι ράγες οδηγών του κουτιού τροφοδοσίας υιοθετούν αντικαταστάσιμες λωρίδες ανθεκτικές στη φθορά, κάνοντας περισσότερες βολικό για συντήρηση

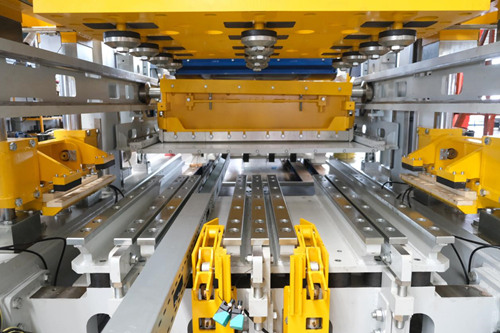

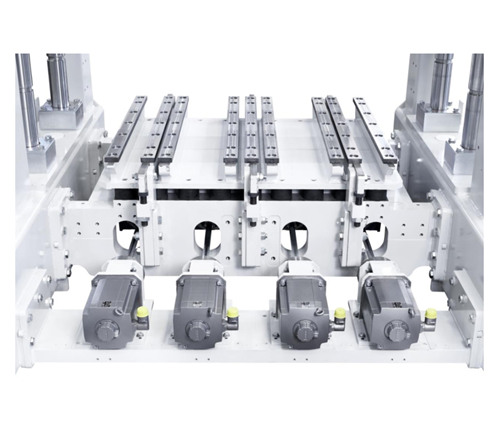

4. Σύστημα Servo Vibration “Ultra Dynamic”.

Η τεχνολογία "Super Dynamic" σερβο δόνησης είναι μια υψηλής απόδοσης, προσαρμοστική δόνηση σύστημα σχεδιασμένο ειδικά για μπλοκ μηχανή. Οι σερβοκινητήρες ανταποκρίνονται ταχύτερα πιθανός ρυθμός, επιτυγχάνοντας την υψηλότερη απόδοση κραδασμών, μειώνοντας τη χρήση τσιμέντου, συντόμευση των κύκλων παραγωγής και παραγωγή προϊόντων σκυροδέματος υψηλής πυκνότητας. Η δόνηση σύστημα μπορεί να προσαρμοστεί ευέλικτα στις διαφορετικές ανάγκες παραγωγής για προϊόντα σκυροδέματος.

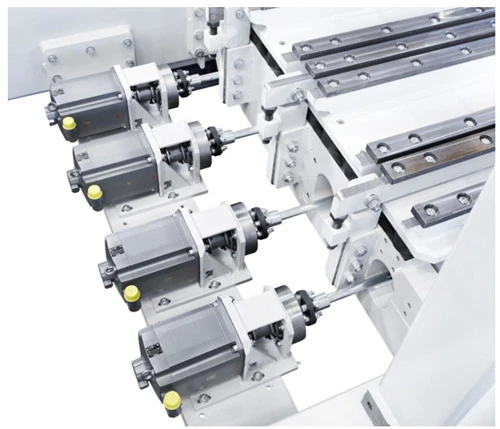

● Οκτώ μονάδες δόνησης, με μηχανική ισορροπία που ρυθμίζεται ξεχωριστά από οκτώ σερβοκινητήρες
● Οκτώ άξονες κινητήρα με ελαστικούς συνδέσμους
● Οκτώ σερβοκινητήρες, ο καθένας τοποθετημένος σε μια εξωτερική εγκάρσια δοκό απομόνωσης κραδασμών στο πλαίσιο του κινητήρα
● Το τραπέζι δόνησης δεν απαιτεί λουτρό λαδιού (φιλικό προς το περιβάλλον)

5. Ακριβές σύστημα ελέγχου σερβομηχανισμού

Μέσω της ανάδρασης σήματος, η φάση και η ταχύτητα της δόνησης ελέγχονται, Μέσω της ανάδρασης σήματος, η φάση και η ταχύτητα δόνησης ελέγχονται, σύγχρονη έλεγχος κίνησης και αναμονής υψηλής ταχύτητας, εκκίνησης κραδασμών και εξάλειψης κραδασμών να ολοκληρωθεί σε σύντομο χρονικό διάστημα, συμβάλλοντας στη μείωση του χρόνου του κύκλου και στην επίτευξη καλύτερου φρεναρίσματος αποτέλεσμα.' Μέσω του διπλού κλειστού βρόχου θέσης και ταχύτητας, ελέγχεται η διεγερτική δύναμη να ενεργεί μόνο στην κατακόρυφη κατεύθυνση, μεγιστοποιώντας την αποτελεσματική διεγερτική δύναμη, αποφεύγοντας ζημιά στο μηχάνημα από την οριζόντια διεγερτική δύναμη, παρατείνοντας τη διάρκεια ζωής του μηχανήματος, και να είναι σε θέση να κάνει διαφοροποιημένες ρυθμίσεις για διαφορετικές απαιτήσεις προϊόντος για παραγωγή προϊόντα υψηλής ποιότητας.

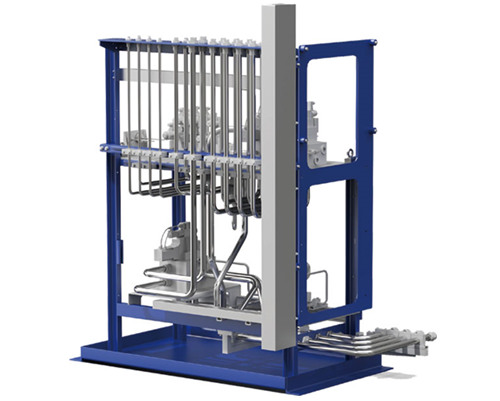

6. Υδραυλικό Σύστημα

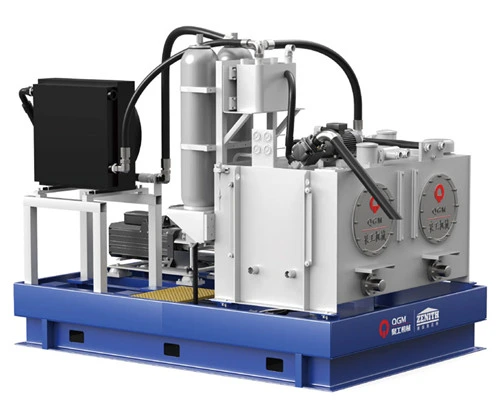

Η κεφαλή πίεσης, το πλαίσιο καλουπιού, το αυτοκίνητο αδρανών και το υφασμάτινο αυτοκίνητο ελέγχονται από. με αναλογικές κατευθυντικές βαλβίδες με ανάδραση πυρήνα βαλβίδας, προσφέροντας σύντομους χρόνους απόκρισης. Το σύστημα ελέγχου κλειστού βρόχου (μετατόπιση χάρακα / κωδικοποιητής -PLC- -αναλογικό κατευθυντικός κύλινδρος βαλβίδας λαδιού) εξασφαλίζει ακριβή έλεγχο, με γρήγορο και σταθερό κύλινδρο λαδιού κίνηση. Ο υδραυλικός σταθμός χρησιμοποιεί μια αντλία εμβόλου μεταβλητής μετατόπισης, η οποία σταματά άντληση λαδιού πίεσης όταν το υδραυλικό σύστημα φτάσει στην καθορισμένη πίεση, εκφορτώνοντας το αντλία και μείωση της κατανάλωσης ενέργειας. Ο υδραυλικός σταθμός είναι εξοπλισμένος με ένα συσσωρευτής για βοηθητική παροχή λαδιού, επιτρέποντας πολλαπλές ενέργειες να πραγματοποιούνται ταυτόχρονα, με σταθερή πίεση υδραυλικού συστήματος. Το σύστημα περιλαμβάνει επίσης έναν αισθητήρα πίεσης, ο οποίος οθόνες στον πίνακα λειτουργίας για εύκολη παρακολούθηση, καθώς και αισθητήρας θερμοκρασίας, ψυγείο και θερμαντήρας για να ελέγχετε αποτελεσματικά τη θερμοκρασία του λαδιού και να διατηρείτε καλό υδραυλικό λάδι απόδοση.
