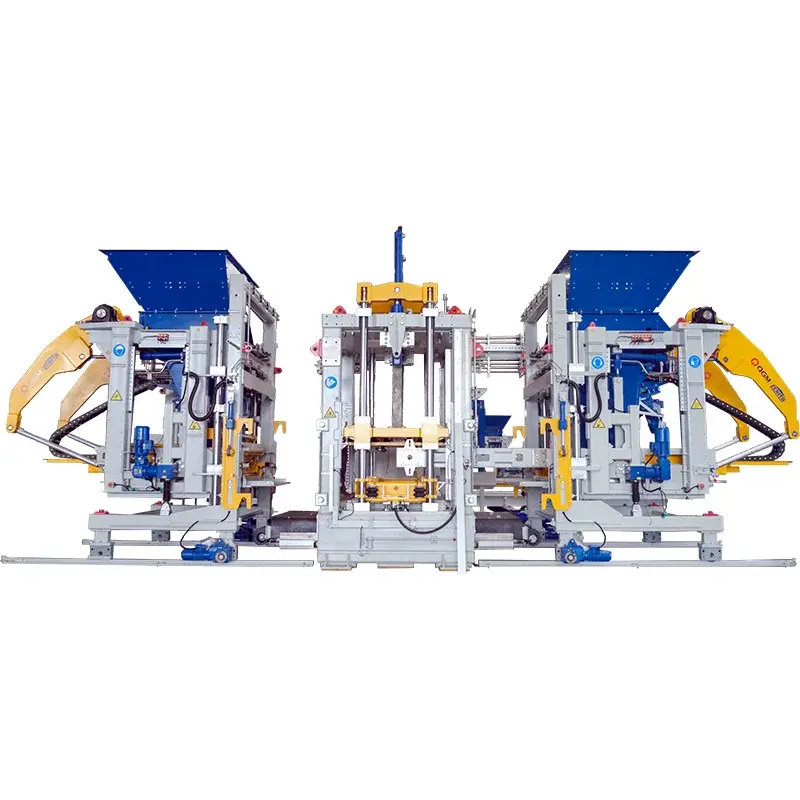

ZN2000-2 Πλήρως αυτόματη μηχανή κατασκευής μπλοκ

1 Δόνηση Servo τεσσάρων αξόνων Zenith "Ultra-Dynamic" (προαιρετικό)
Το σύστημα Zenith Ultra-Dynamic είναι μια σύγχρονη, υψηλής ποιότητας τεχνολογία δόνησης που χρησιμοποιείται στην πλήρως αυτόματη μηχανή κατασκευής μπλοκ. Επιτρέπει τον ακριβή έλεγχο του πλάτους μέσα σε εξαιρετικά σύντομους χρόνους απόκρισης, ενώ παράλληλα εξασφαλίζει ευέλικτη προσαρμοστικότητα. Το σερβοκατευθυνόμενο σύστημα προσφέρει υψηλή δυναμική, βελτιώνοντας τους χρόνους πλήρωσης καλουπιών και κύκλου παραγωγής. Τόσο το πλάτος όσο και η συχνότητα μπορούν να ελεγχθούν γρήγορα και με ακρίβεια.

2 Servo δόνηση διπλού άξονα (προαιρετικό)
Κάθε έκκεντρος άξονας κινείται από έναν ανεξάρτητο σερβοκινητήρα, εξασφαλίζοντας ακριβή έλεγχο, γρήγορη απόκριση και ακριβή απόδοση δόνησης.

3 Αυτόματο σύστημα γρήγορης αλλαγής καλουπιών
Το αυτόματο σύστημα γρήγορης αλλαγής καλουπιού της Zenith βασίζεται στη συντονισμένη λειτουργία πολλαπλών συσκευών, επιτρέποντας την έξυπνη, γρήγορη και ακριβή αντικατάσταση καλουπιού. Μόλις το καλούπι μεταφερθεί δίπλα στο κύριο μηχάνημα, τοποθετείται στη μονάδα αλλαγής καλουπιού με ένα σύστημα ανύψωσης. Το σύστημα ολοκληρώνει αυτόματα τη διαδικασία αλλαγής καλουπιού χωρίς χειροκίνητο χειρισμό, τοποθέτηση ή κλείδωμα.

4 Σύστημα αναστολής τροφοδοσίας
Το αναρτημένο σύστημα τροφοδοσίας υιοθετεί έναν αρθρωτό σχεδιασμό που ενσωματώνει το κουτί τροφοδοσίας, την ξύστρα, τη βούρτσα παραβίασης και τη μονάδα θραύσης αψίδων. Τόσο τα κιβώτια τροφοδοσίας προσώπου όσο και βασικού μείγματος είναι τοποθετημένα στο πλαίσιο τροφοδοσίας, επιτρέποντας γρήγορη αντικατάσταση και βέλτιστη απόδοση τροφοδοσίας.

5 Υδραυλικός τροφοδότης βάσης με παλινδρομική καμάρα (προαιρετικό)
Υδραυλικά κινείται. η τσουγκράνα που σπάει το τόξο κινείται μπρος-πίσω για να σπάσει αποτελεσματικά τα τόξα υλικού.

6 Ηλεκτροκίνητος τροφοδότης βάσης που σπάει το τόξο (προαιρετικό)
Ηλεκτροκίνητα? η τσουγκράνα που σπάει το τόξο ταλαντεύεται σε μια καθορισμένη γωνία γύρω από τον άξονα για να χαλαρώσει το υλικό.

7 Αρθρωτό κύριο πλαίσιο
Η κύρια μηχανή ZN1200-2S και η μονάδα μίξης προσώπου υιοθετούν μια αρθρωτή δομή πλαισίου με τεχνολογία συναρμολόγησης ακριβείας. Παραβιάζοντας τις παραδοσιακές σχεδιαστικές ιδέες, χρησιμοποιεί εκτενώς βιδωτές συνδέσεις υψηλής ποιότητας για το πλαίσιο, το τραπέζι δόνησης, τις δοκούς κινητήρα και το σύστημα τροφοδοσίας. Αυτός ο σχεδιασμός εξασφαλίζει εξαιρετικά χαμηλό ρυθμό συντήρησης, εύκολη προσαρμογή σε διάφορες συνθήκες παραγωγής και σημαντικά μικρότερο χρόνο αντικατάστασης για εξαρτήματα φθοράς.

8 Υδραυλικό αυτόματο κλείδωμα για μονάδα Face Mix
Η σύνδεση μεταξύ του κύριου μηχανήματος και της μονάδας face mix του ZN1200-2S επιτυγχάνεται μέσω ενός προηγμένου υδραυλικού συστήματος αυτόματου κλειδώματος. Οι υδραυλικοί κύλινδροι οδηγούν τα εξαρτήματα ασφάλισης για να στερεώσουν σφιχτά τη μονάδα μίξης προσώπου στο κύριο μηχάνημα. Όταν η μονάδα μίξης προσώπου πρέπει να διαχωριστεί, το σύστημα απελευθερώνει την κλειδαριά και ένας κινητήρας με μειωτήρα στροφών οδηγεί τη μονάδα μίξης προσώπου να κινηθεί κατά μήκος των σιδηροτροχιών της.

9 Πατήστε Συσκευή κλειδώματος κεφαλής
Αυτός ο μηχανικός μηχανισμός ασφάλισης αποτελείται από μπλοκ ασφάλισης υψηλής αντοχής, κεφαλή πρέσας σε σχήμα σφήνας και υδραυλικούς κυλίνδρους διπλής ενέργειας. Κατά το ξεκαλούπωμα, οι κύλινδροι οδηγούν τα μπλοκ ασφάλισης για να σφίξουν ακτινικά την κεφαλή της πρέσας, σχηματίζοντας ένα μηχανικό αδιέξοδο. Στη συνέχεια, το καλούπι απελευθερώνεται υπό συνεχή πίεση, εξαλείφοντας αποτελεσματικά την ελαστική ανάκαμψη και τη μικροκίνηση - εξασφαλίζοντας αιχμηρές ακμές από τούβλα, λείες επιφάνειες και πολύ βελτιωμένο ποσοστό ποιότητας προϊόντος.

10Ηλεκτρική ρύθμιση ανύψωσης βιδών
Εξοπλισμένο με βιδωτή ανύψωση υψηλής ακρίβειας για αυτόματη ρύθμιση ύψους—προσφέροντας υψηλή ακρίβεια, εύκολη λειτουργία και βελτιωμένο αυτοματισμό.

11Πλήρως ενσωματωμένο σύστημα ελέγχου
Το κύριο μηχάνημα ZN1200-2S υιοθετεί τη σειρά PLC της Siemens S7-1500 (6ES7 515-2AM01-0AB0)—ελεγκτής υψηλής τεχνολογίας της Siemens που διαθέτει μεγάλη χωρητικότητα μνήμης, γρήγορη ταχύτητα επεξεργασίας και ολοκληρωμένη λειτουργικότητα. Το HMI οπτικοποιεί όλα τα σήματα του συστήματος ελέγχου για εύκολη και διαισθητική λειτουργία.

12 Εκτεταμένη Επεκτασιμότητα
Το ZN1200-2S προσφέρει μεγάλη δυνατότητα επέκτασης υλικού και λογισμικού. Μπορεί να εξοπλιστεί με διάφορα προαιρετικά συστήματα, όπως συσκευές αφρού, συστήματα μίξης χρωμάτων, μονάδες εξαγωγής παλετών, συστήματα έλξης πυρήνων και εγκάρσιες βούρτσες καθαρισμού, που ανταποκρίνονται στις διαφορετικές απαιτήσεις παραγωγής των πελατών.

13 Πλατφόρμα υπηρεσιών cloud Quangong Intelligent Equipment
Αναπτύχθηκε από την Quangong Zenith, η «Intelligent Equipment Cloud Service Platform» επιτρέπει την ηλεκτρονική παρακολούθηση, τις απομακρυσμένες αναβαθμίσεις, την πρόβλεψη και τη διάγνωση σφαλμάτων, την αξιολόγηση της υγείας του εξοπλισμού και τις αναφορές λειτουργίας, παρέχοντας ολοκληρωμένες δυνατότητες έξυπνης υπηρεσίας.
